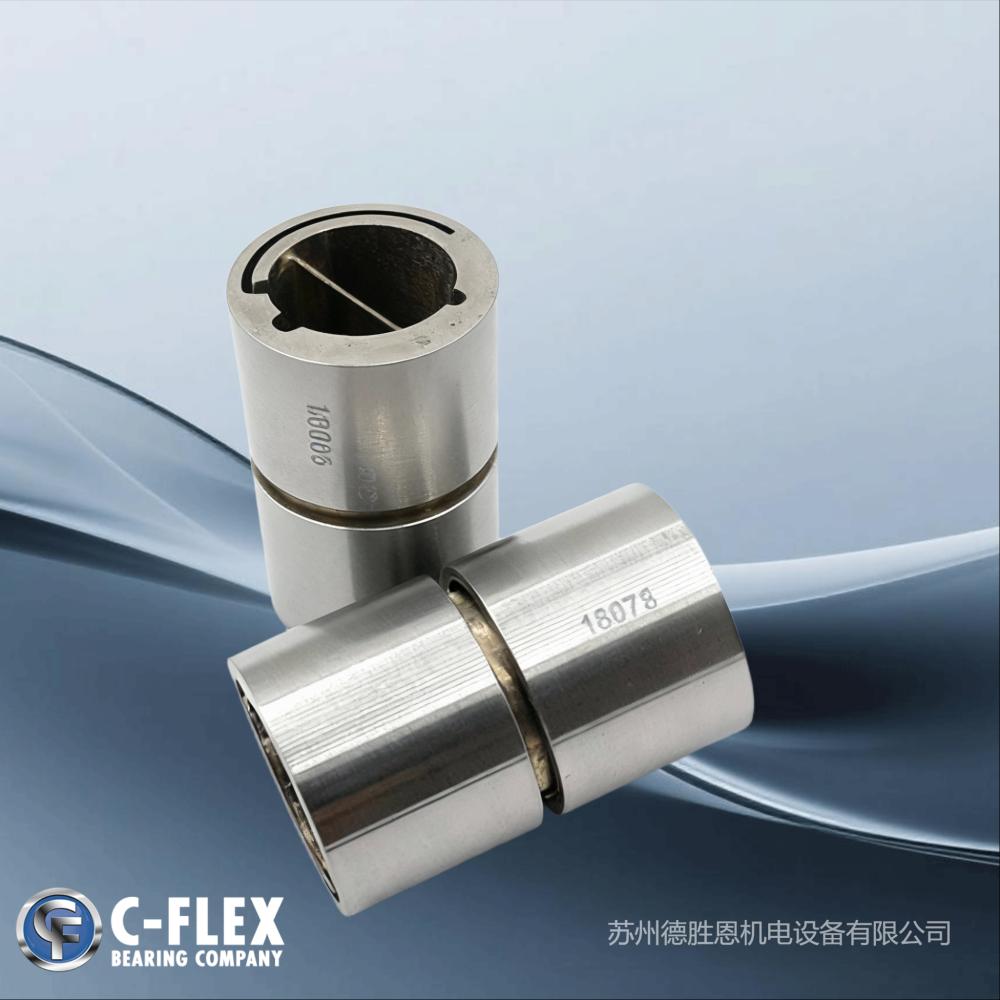

在精密机械与工业自动化领域，D-10 C-FLEX挠性轴承（又称十字弹簧轴承）凭借其独特的设计与**性能，成为众多高精度设备中的核心部件。该型号由美国C-Flex Bearing Co., Inc.研发生产，采用无摩擦枢轴设计，通过扁平交叉弹簧实现有限角度的弹性旋转，为工程师与采购人员提供高可靠性的选型方案。

一、产品概述

D-10 C-FLEX挠性轴承由美国C-Flex Bearing Co., Inc.研发生产，采用无摩擦枢轴设计，通过扁平交叉弹簧实现有限角度的弹性旋转。其核心优势在于零润滑需求、无限寿命、高刚度与低滞后，尤其适用于对精度、可靠性及环境适应性要求严苛的场景，如光学仪器、航空航天、医疗设备及工业自动化领域。

二、型号参数与性能规格

基础参数表

参数类别	D-10 C-FLEX参数	单位
零件号	D-10	-
外径	0.25	英寸（6.35mm）
扭转弹簧刚度	0.0018	Lb-In/度（0.203 N·mm/°）
径向负载能力（Lc）	3.6	磅（16.01N）
拉伸负载能力（Lt）	14.2	磅（63.16N）
直径公差	+0/-0.0005	英寸（±0.0127mm）
轴向偏移公差（A）	±0.003	英寸（±0.0762mm）
*小厚度（MIN B）	0.184	英寸（4.67mm）

关键特性解析

扭转刚度范围：D-10型号提供0.0018 Lb-In/度的标准刚度，可根据需求定制低至0.0003 Lb-In/度或高至7.8023 Lb-In/度的配置，适配不同振动频率与负载条件。
角度偏转能力：默认支持±30°偏转，通过调整弹簧结构可扩展至±60°，满足大范围扫描或振荡需求。
材料与工艺：轴承套筒采用AISI 420耐腐蚀不锈钢，弹簧组件经银/铜/镍钎焊处理，确保在-40℃至+150℃环境下稳定运行。

三、结构设计与工作原理

D-10 C-FLEX轴承采用双层套筒+扁平交叉弹簧结构：

内层套筒：与旋转轴连接，传递运动扭矩。
外层套筒：固定于设备基座，提供刚性支撑。
交叉弹簧组：由三片高强度弹簧片交叉排列，通过弹性变形实现无接触旋转，消除摩擦与磨损。
自定心机制：当轴承受径向或轴向力干扰时，弹簧组的对称布局可自动生成回复力，确保轴系同心度偏差小于0.001英寸，显著提升设备运行稳定性。

四、典型应用场景

质谱仪扫描镜组件：两镜安装于同一轴承组件，通过D-10的无摩擦旋转实现激光束的精准扫描，避免润滑剂释气污染光学元件。
航空航天姿态调整：用于卫星太阳能板驱动机构，在±30°范围内实现毫弧度级角度控制，耐受太空辐射与极端温度。
医疗影像设备：集成于CT扫描仪的探测器臂，支持高频往复运动，确保图像采集无拖影。
工业机器人关节：替代传统滚珠轴承，降低机械臂运动噪声与维护频率，提升生产线效率。

五、选型与技术支持

D-10 C-FLEX轴承提供标准化库存与定制化服务，用户可通过以下渠道获取支持：

参数验证：联系我公司确认刚度、负载等实测数据。
安装指导：提供3D模型与装配图纸，协助工程师优化设计布局。
售后保障：原厂质保2年，支持失效分析报告与快速换货服务。

六、结语

D-10 C-FLEX挠性轴承以零摩擦、高精度、免维护的核心优势，重新定义了有限角度旋转轴承的技术标准。无论是替代传统滚珠轴承以提升设备寿命，还是满足尖端科技对运动控制的严苛要求，该型号均为工程师提供了值得信赖的解决方案。
