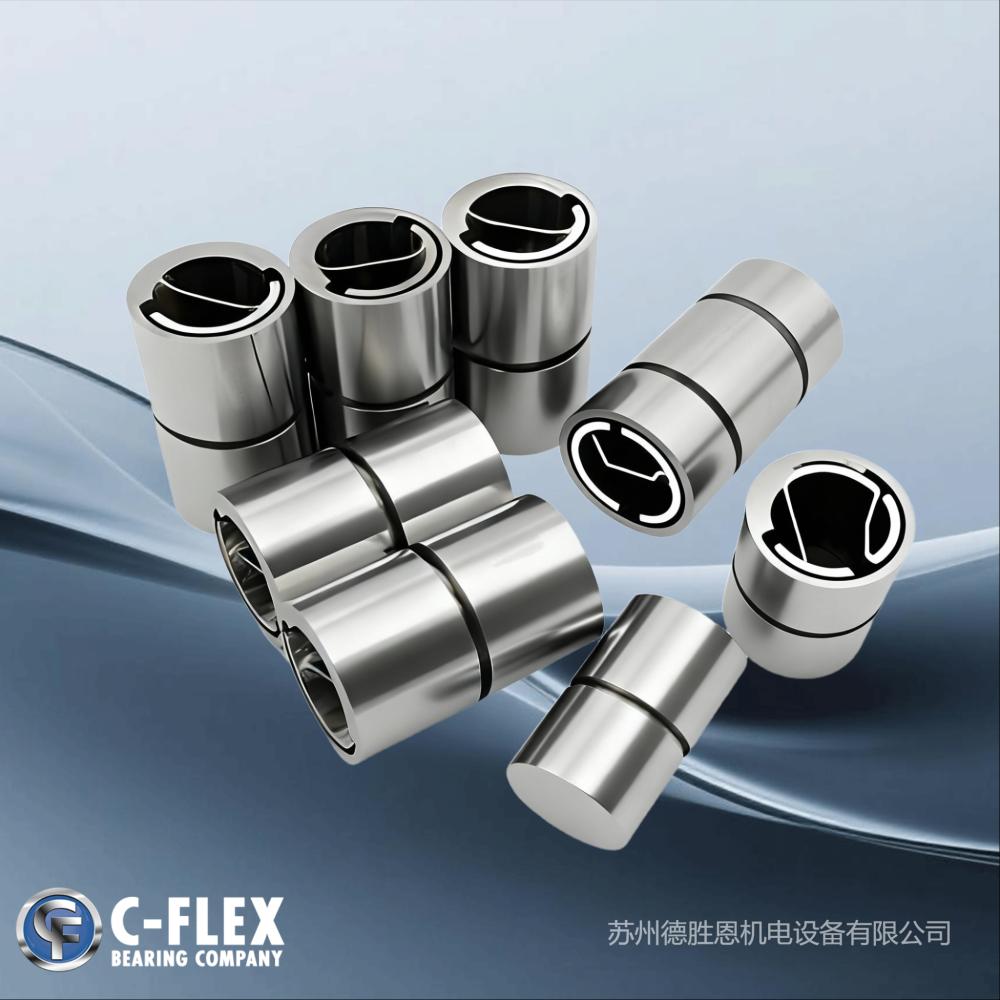

C-10 美国C-FLEX挠性轴承|十字弹簧轴承 核心参数

注：以上参数基于C-FLEX标准C-10系列数据，具体选型请参考官方手册或咨询技术支持。

技术特性解析

C-10十字弹簧轴承的核心优势在于其弹性变形机制。不同于传统轴承的点接触或线接触，C-FLEX采用整体弹簧片结构，通过材料的弹性剪切来传递扭矩和承受负载。这种设计带来了以下技术特性：

• 零背隙与高重复性：由于没有滚动体间隙，C-10在往复运动中能保持极高的位置重复性，这对于光学扫描镜和精密测量臂至关重要。
• 真空与洁净环境兼容：全金属结构且无需润滑脂，不会产生挥发物，特别适用于半导体制造、质谱仪等高真空或无尘环境。
• 高扭矩刚性：在有限的±15°偏转范围内，C-10能提供较高的扭转刚度，确保系统在动态负载下的稳定性。
• 抗冲击与减震：弹性结构能吸收部分机械振动，保护精密传感器和传动机构免受冲击损坏。

典型应用场景

基于其独特的物理性能，C-10型号被广泛部署在对可靠性和精度要求较高的设备中：

• 1. 质谱仪与光学仪器
  在质谱仪的离子扫描系统中，C-10轴承作为扫描镜的枢轴点，利用其无摩擦特性实现激光束的高精度偏转。其无磁特性（视具体不锈钢牌号）也避免了对电磁场的干扰。
• 2. 自动化振动料斗
  在振动送料器中，C-10替代了传统的销轴连接，利用弹性变形实现高频微幅振动，不仅降低了噪音，还避免了金属间的硬性碰撞磨损，延长了设备维护周期。
• 3. 航空航天与精密测量
  用于陀螺仪、加速度计等惯性导航组件，以及三坐标测量机的探针旋转关节。在这些应用中，C-10的高疲劳寿命和尺寸稳定性是核心指标。

选型与使用建议

正确的选型能**程度发挥C-10轴承的性能。建议在选型时关注以下维度：

• 旋转角度需求：确认系统所需的**偏转角度是否在±15°以内。若角度更小，可考虑刚度更高的变体。
• 负载计算：需同时计算径向负载（Fr）和轴向负载（Fa），以及作用在轴承上的力矩（M），确保综合应力在安全系数范围内。
• 环境因素：对于腐蚀性环境，建议选用17-4PH或316不锈钢材质；对于高温环境，需评估材料的弹性模量变化。
• 安装方式：C-10通常采用压入式或螺栓固定，安装时需避免敲击弹簧片部位，以免造成变形。

联系我们：

电话：18260202930

邮箱：peterlu@bearingroom.com

地址：江苏省苏州市昆山市人民南路888号汇杰商务大厦1102室

让C-10 C-FLEX轴承助力您的设备实现“零误差、长寿命、低维护”的突破！
