在精密机械与自动化设备中，轴承作为核心传动部件，其性能直接影响设备的稳定性与使用寿命。A-20 C-FLEX挠性轴承（又称十字弹簧轴承）凭借其独特的无摩擦设计、高刚度特性及免维护优势，成为光学仪器、半导体制造、医疗设备等领域的理想选择。本文将全面解析A-20型号的技术参数、结构特点及应用场景，为工程师提供选型参考。

一、产品概述：无摩擦旋转的革命性设计

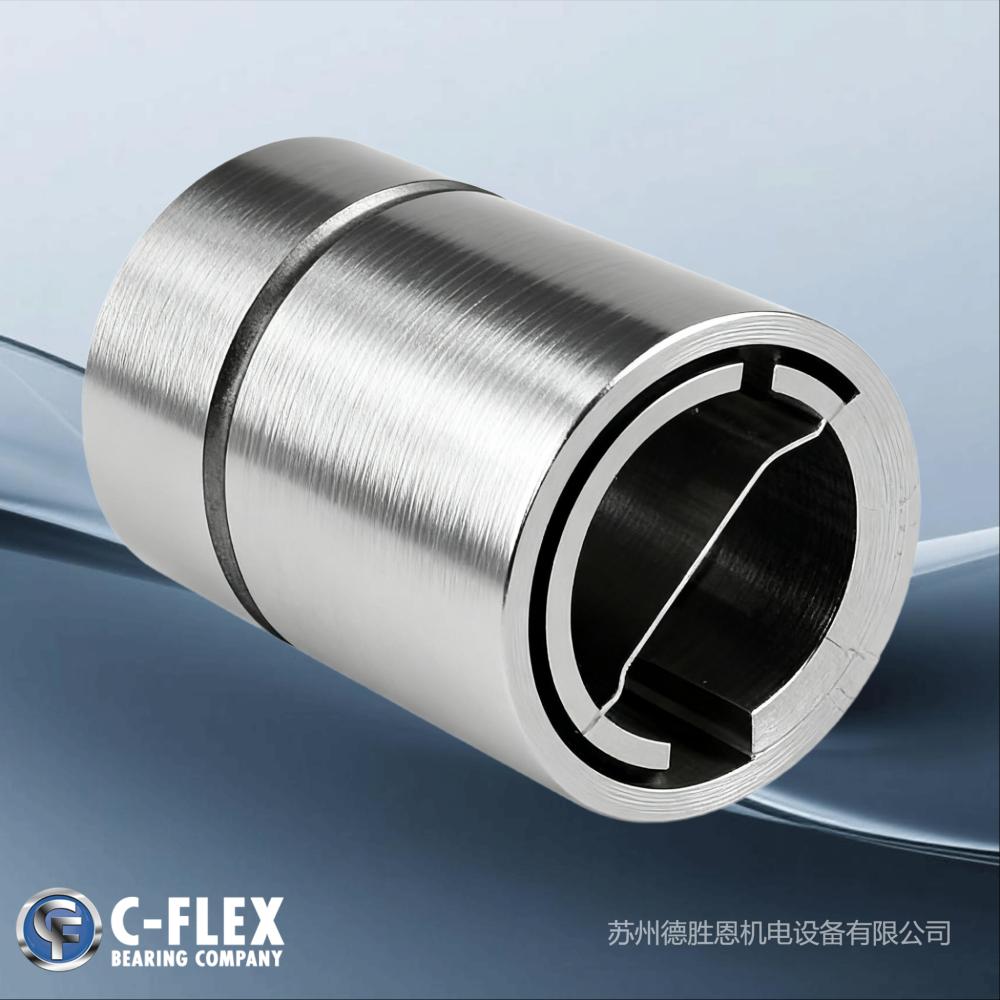

A-20 C-FLEX挠性轴承采用圆柱形有限旋转结构，通过内部扁平交叉弹簧实现低滞后、无摩擦的精确旋转。其核心创新点在于：

• 无接触设计：轴承套筒间无直接接触，消除传统滚珠轴承的摩擦与磨损；
• 高刚度特性：径向与轴向刚度显著优于同类产品，确保运动精度；
• 自定心能力：弹簧系统内置自动对中功能，无需额外调整；
• 免维护寿命：在额定负载范围内可实现无限期使用，降低维护成本。

该型号特别适用于需要高频往复运动、真空环境或对污染敏感的场景，如质谱仪扫描镜组件、半导体光刻机定位系统等。

二、技术参数：精准匹配应用需求

A-20型号核心参数表

关键性能解析

• 扭转刚度范围：A-20提供0.0018磅英寸/度的中刚度配置，兼顾运动灵敏度与抗干扰能力，适用于扫描镜、传感器等需快速响应的场景。
• 负载能力：Lc（压缩）与Lt（拉伸）负载分别达8.9磅和12.7磅，可稳定支撑小型光学镜组或精密执行器。
• 偏转角度：±15°的旋转范围满足多数振荡单元需求，若需更大角度（如±30°），可定制A-30或J系列高刚度型号。

三、结构优势：为何选择A-20？

• 无摩擦运动机制：通过三片交叉弹簧实现套筒间无接触旋转，彻底消除润滑剂挥发污染风险，特别适用于质谱仪、激光加工等对洁净度要求极高的场景。
• 高精度与重复性：弹簧系统的低滞后特性确保每次偏转的角度误差小于0.001度，满足半导体设备纳米级定位需求。
• 环境适应性：全不锈钢结构耐受腐蚀性气体，真空环境（10⁻⁶ Torr）下性能稳定，已通过半导体行业严苛认证。
• 安装便捷性：单端悬臂式设计支持快速集成，无需复杂对中调整，缩短设备装配周期。

四、典型应用场景

光学系统

• 质谱仪扫描镜：双镜组件通过A-20轴承实现无摩擦旋转，激光束定位误差低于0.1毫弧度。
• 天文望远镜跟踪系统：自定心特性消除热胀冷缩导致的偏移，提升观测精度。

半导体制造

• 光刻机晶圆定位台：中刚度配置平衡运动速度与稳定性，支持每小时300片晶圆的高效生产。
• 真空环境传感器：免润滑设计避免颗粒污染，延长设备维护周期。

医疗设备

• MRI扫描仪梯度线圈：低滞后特性减少机械振动，提升成像清晰度。
• 手术机器人关节：紧凑结构适配狭小空间，实现毫米级操作精度。

五、选型指南：如何选择*适合的型号？

• 负载需求：根据设备受力方向（压缩/拉伸）选择Lc或Lt值匹配的型号。
• 角度范围：±3.75°（30系列）、±7.5°（20系列）、±15°（10系列）覆盖不同行程需求。
• 刚度配置：低刚度（0.0003磅英寸/度）适用于高频振荡，高刚度（7.8023磅英寸/度）适用于重载定位。
• 定制服务：支持特殊材料（如钛合金）、双端轴承（AD-20至JD-20）及非标尺寸定制。

结语：创新驱动，精准未来

A-20 C-FLEX挠性轴承以无摩擦、高精度、免维护的核心优势，重新定义了精密旋转部件的技术标准。其广泛的应用验证与可定制化设计，使其成为高端装备制造领域的首选解决方案。无论是提升现有设备性能，还是开发新一代智能系统，A-20型号都能提供可靠的技术支撑。
